鋰電池高混機-三元材料高速混合機設備簡介：

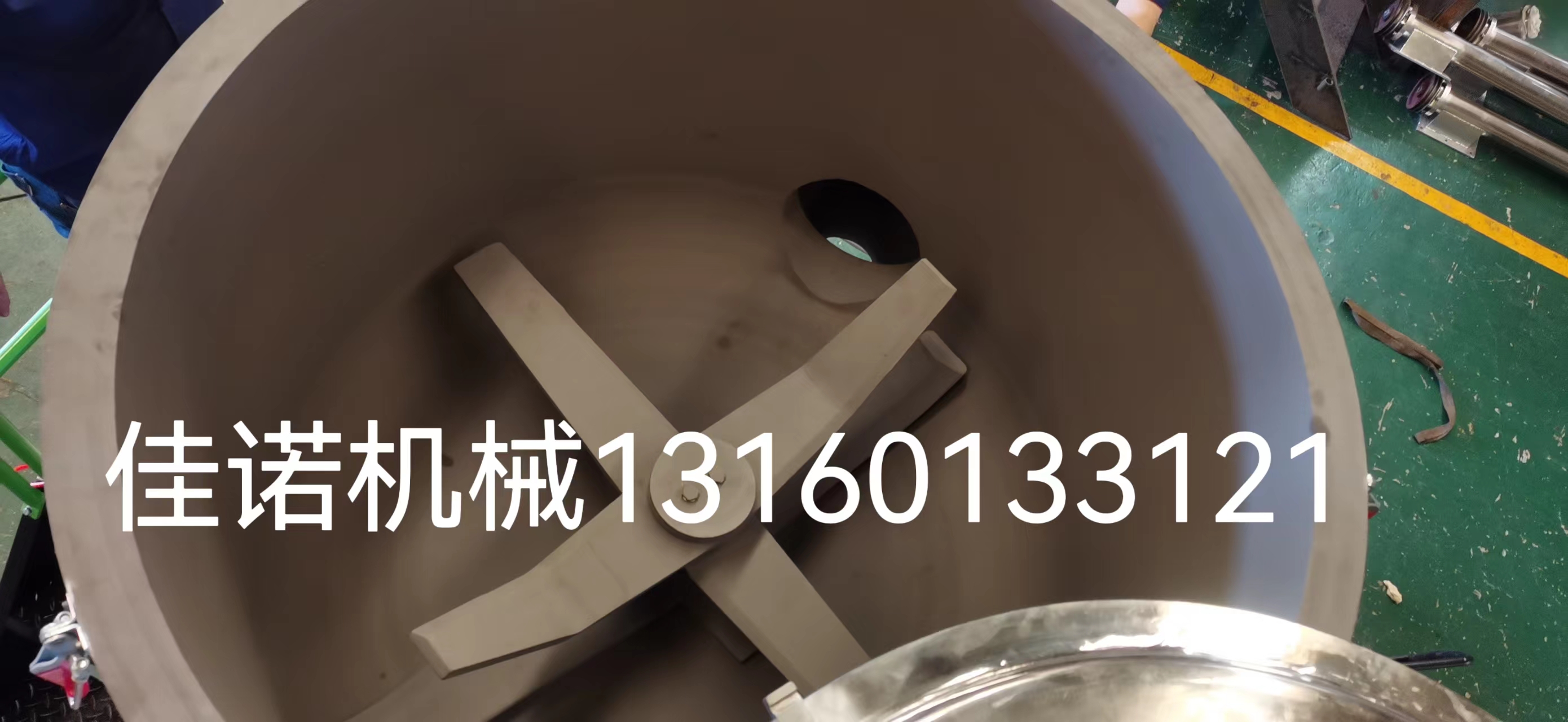

佳諾機械新一代三元材料混合機主要針對鋰電池正極材料的混合，混合效率高，均勻性好。鋰電池高混機的混料鍋采用立式結構，鍋體內裝有2層槳葉，通過槳葉的高速旋轉，使物料沿槳葉切向運動，鋰電池高速混合機設備在離心力作用下被拋向鍋壁，并且沿壁面上升，上升的物料一部分在重力的作用下又落回槳葉中心，另一部分物料撞向鍋蓋后落下。接著又被拋起，這種上升運動和切向運動結合，使物料相互碰撞、交叉混合；同時物料和槳葉、內壁以及物料之間相互碰撞摩擦，使溫度快速上升。另外折流板及側槳葉更攪亂了料流，使之形成無規則運動，并在折流板附近形成很強的渦流，促進物料進一步均勻分散和混合，為了防止物料粘鍋及槳葉磨碎，鍋壁涂上了特氟龍材料，槳葉碳化鎢處理。我公司主要有SHR300、500、800及1000這幾種規格，攪拌槳在混合過程中需要有攪拌桶側面的高速飛刀配合將物料快速分散剪切，這樣做既保證物料的均勻度又提高混合速度節約混合時間
SHR1000L高速混合機技術參數和配置
1、 | 高混部分 | ||||
參數 | 特殊要求及備注 | 數量
|
| ||
高速混合機型號 | SHR1000A高速混合機 | 機架碳鋼焊接 | 1臺 |
| |
總?cè)莘e | 1000L |
|
|
| |
有效容積 | 750L |
|
|
| |
材料及要求 | 熱冷缸筒體內膽，閥體，堵頭，均為SUS304制作，與物料接觸部分全部為SUS304制造， 筒體外層材料：，6MM碳鋼噴涂。. 內外層桶壁實際單層壁厚厚度≥8mm 內外層桶底實際單層壁厚厚度≥6mm | 筒體壁厚厚，筒體底厚304 10mm厚，最外層為SUS201 鏡面裝飾板0.8 mm厚 | 1臺 | ||
攪拌槳 | 三片式槳葉，材質為耐磨鋼槳葉3片分3層，使物料沿鍋壁運動的同時上下循環翻動，攪拌槳與軸底部間隙3MM-5MM，高度可調。 與物料接觸部分表面粗糙度Ra=0.8 | 槳葉鎖緊方式為雙螺母緊固，防止槳葉松動，二個螺母均為SUS304，三片疊式
| 1臺 | ||
|
| ||||
主軸 | 高硬度高韌性 | 主軸材質為42CrMo，調質處理 | 1臺 |
| |
軸承 | 哈爾濱軸承 | 深溝球軸承6324一只，6322兩只 | 1臺 |
| |
平衡處理 | 每片槳葉都經過高速平衡處理，然后再經組合后經過平衡處理，最后槳葉連軸承一起平衡處理，以保證槳葉和軸與平帶輪的完全平衡 | 平衡精度±0.2g | 1臺 |
| |
導流板 | 桶內壁中上部設有一塊導流板，用于加強混合效果，它的導流角度可以使物料在桶內翻滾，與鍋壁角度為35度。 | 導流板呈貝殼型SUS304 |
1臺 |
| |
鍋蓋 | 鍋蓋上設有一個排氣口，備用接口一個 |
鍋蓋材質為鑄鋁件（跟客戶確認鍋蓋材質）， 厚度20mm，內層拋光處理 有兩道耐高溫橡膠密封條 | 1臺 | 熱缸鍋蓋開啟設備停止運轉 | |
鍋?zhàn)?/p> | 鍋?zhàn)偢叨?00MM,鍋?zhàn)睆?050MM,鍋?zhàn)舷潞穸葹?0MM | 1臺 |
| ||
放料方式 | 手動/自動 | 1臺 |
| ||
排料三通 | 為鑄鋁件內部精車拋光處理 | 1臺 |
| ||
堵頭 | 為SUS304 | 堵頭與筒體緊密結合 | 1臺
|
| |
缸蓋開啟 | 手動垂直開蓋，可360度旋轉，并組合手動快速扣手，機械防護。 | 1臺 |
| ||
混合時間 | 根據物料 | 8-15分鐘，溫控表自動控溫，測溫點在容器內部 | 1臺 |
| |
加熱方式 | 自摩擦/電加熱 | 1臺 |
| ||
電機 | 200KW江蘇儀能電機股份 | 380V50HZ | 1臺 |
| |
| |||||
熱缸皮帶 | 7根D型重型皮帶，機械式漲緊裝置，安全可靠 | 3861 |
| 江蘇凱歐 | |
使用電源 | 380V50HZ |
|
| ||
電控柜 | 立式獨立電柜（德力西）電器元件 | 人機界面 |
|
| |
